MINIMODULO
–Informazioni tecniche
MINIMODULO è realizzato mediante processo di stampaggio per iniezione.
Minimodulo Dati
Caratteristiche Tecniche
MINIMODULO è realizzato mediante processo di stampaggio per iniezione.
CARICO | SPESSORE | RETE e.s. | SPESSORE | SPESSORE | PRESSIONE |
500 | 5 | Ø5 / 25×25 | 5 |
| 0,21 |
1,000 | 5 | Ø6 / 20×20 | 5 |
| 0,42 |
2,500 | 5 | Ø6 / 20×20 | 5 |
| 1,06 |
5,000 | 5 | Ø8 / 20×20 | 10 |
| 0,76 |
10,000 | 6 | Ø10 / 20×20 | 5 | 10 | 0,77 |
>10,000 | Da valutare caso per caso interpellando l’ufficio tecnico Geoplast | ||||
MULTIMODULO – Dimensioni e Imballi
MINIMODULO deriva dalla gamma MODULO ed è disponibile in tre altezze: H3, H6, H9 cm:
| MINIMODULO | H3 | H6 | H9 | |
| Dimensioni (cm) | 50 x 50 x h3 cm | 50 x 50 x h6 cm | 58 x 58 x h9 cm | |
| h luce libera | 2,1 cm | 4,5 cm | 7,5 cm | |
| L | 5,5 cm | 5,4 cm | 14,5 cm | |
| Consumo CLS a raso | 0,004 m3 x m2 | 0,009 m3 x m2 | 0,010 m3 x m2 | |
| A x B x H (cm) | 120 x 102 x h220 cm | 120 x 102 x h220 cm | 120 x 102 x h240 cm | |
| N° pz per pallet | 720 | 720 | 720 | |
| m per pallet | 180 | 180 | 240 | |
MINIMODULO – Istruzioni per il montaggio

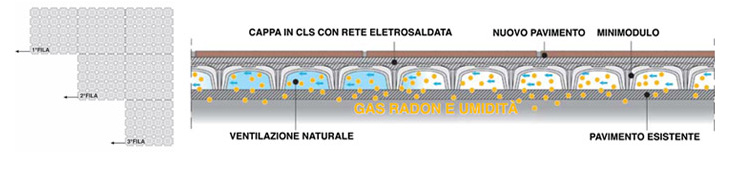

REALIZZAZIONE DI UN PAVIMENTO VENTILATO
MINIMODULO è particolarmente indicato per la ristrutturazione in quanto si può posare su pareti e pavimenti già esistenti. MINIMODULO è ideale per pavimentazioni in legno e moquette che storicamente hanno problemi di umidità, condensa e muffe, che riducono la vita del rivestimento stesso. MINIMODULO consente inoltre una riduzione del peso del solaio.
- Realizzazione del magrone (in caso di ristrutturazione la base di posa del MINIMODULO può essere il pavimento o il massetto esistente)
- Posa del MINIMODULO
- Posa della rete elettrosaldata.
- Getto della soletta in CLS.
- Realizzazione di un eventuale strato di isolamento termo-acustico.
- Realizzazione della caldana in CLS.
- Posa della pavimentazione.
TETTI VENTILATI
MINIMODULO, pensato anche per la ventilazione dei tetti, migliora il comfort abitativo e prolunga la durata della copertura.
Riduce la trasmissione del calore e lo sbalzo termico tra interno ed esterno, rendendo il sottotetto più fresco d’estate e più caldo d’inverno, elimina l’umidità tra il coppo (tegola) e la guaina di impermeabilizzazione; evita la formazione di condensa che può ridurre la vita del coppo stesso e penetrare fino al soffitto creando fenomeni di umidità e muffe, attenua i rumori dell’ambiente esterno e quelli derivanti dagli agenti atmosferici, come il picchiettio della pioggia e realizza l’alleggerimento della copertura, soprattutto nel caso dei tetti in legno.
- Posa della guaina di impermeabilizzazione.
- Realizzazione dell’isolamento termico.
- Posa della barriera anti-vapore.
- Posa del MINIMODULO.
- Rasatura sommità MINIMODULO con calcestruzzo.
- Posa del coppo o tegola.
MINIMODULO – Comparazione
Comparazione con prodotti similari
| TIPO VESPAIO | MINIMODULO | GUAINA ANTI RADON | GUAINA BUGNATA |
| MATERIALE | POLIPROPILENE | Polietilene | HDPE |
| Impermeabilità materiale | IMPERMEABILE | IMPERMEABILE | IMPERMEABILE |
| Dimensioni (cm) | 50 x 50 / 58 x 58 | ROTOLO | ROTOLO |
| VOLUME ARIA (litri/m) | ≈ 40 | N/A | 5,3 |
| PESO SISTEMA (kg/m) | 3,04 / 3,33 | 0,3 | 0,5 |
| Spessore soletta (cm) | > 1 | N/A | 8.5 |
| Portate ammesse (kg/m) | FINO A 5000 | N/A | N/A |
| Consumo CLS (m/m) | 0,004 / 0,010 | NON PREVISTO | N/A |
| Velocità di posa (m/ora) | ≈ 100 | N/A | N/A |
| Monoliticità Sistema | SI | NO | NO |
| Montaggio | MANUALE | MANUALE | MANUALE |
I VANTAGGI TECNICI
Il disegno di MINIMODULO permette un’elevata resistenza al carico anche con getto a raso della sommità Può essere posato in opera anche su fondi parzialmente preparati.
- Facilità di assemblaggio con notevole riduzione dei tempi di posa
- Con l’intercapedine creata da MINIMODULO l’umidità è definitivamente eliminata grazie all’aerazione naturale sotto il pavimento e all’interno dei muri
- Ventilazione naturale o forzata su tutta la superficie con dispersione del gas Radon, altamente nocivo per la salute
- La manutenzione e le modifiche dell’impiantistica (elettrica, idraulica ecc..) all’interno dell’intercapedine risulta accessibile, facile ed economica
- MINIMODULO è utilizzabile anche per il riscaldamento a pavimento
- Grazie alla sua altezza ridotta MINIMODULO è ideale per le ristrutturazioni e può essere posato direttamente su un pavimento già esistente
- MINIMODULO è ideale per alleggerire i solai nelle ristrutturazioni
- La camera d’aria creata con MINIMODULO riduce la trasmissione del rumore di calpestio da un piano all’altro dell’edificio
