      Aquabox Dati

      Dati Tecnici

      Base AQUABOX
      HPR      		 AQUABOX
      HP      		 AQUABOX
      STR      		 AQUABOX
      ST
      Dimensioni (cm) 75 x 75 x H43
      Materiale Graplene VNFV 15 Graplene FV 15 Graplene FV 5 Graplene
      Vol. di accumulo netto (l/pz) 216
      Percentuale vuoti 96%
      Dimensioni imballo (cm) 80 x 152 x H258
      Quantita (pz) 80
      Codice prodotto EDAQUVE1540 EDAQUFV1540 EDAQUFV0540 EDAQUAB0400

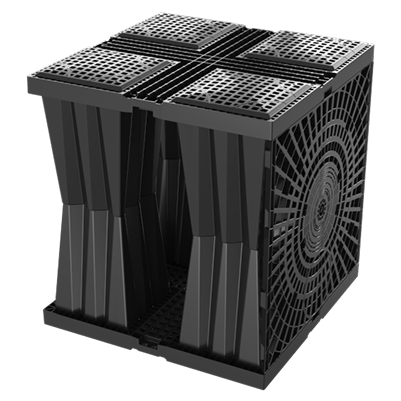

      Aquabox

      Componenti del Sistema

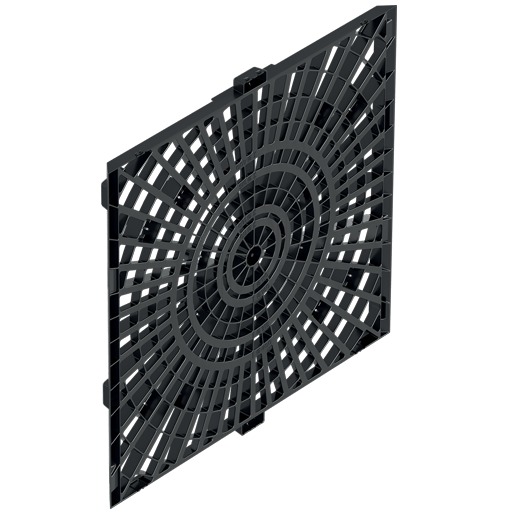

      Sidewall GRIGLIA LAT.
      HPR      		 GRIGLIA LAT.
      HP      		 GRIGLIA LAT.
      STR      		 GRIGLIA LAT.
      ST
      Dimensioni (cm) 75 x 75 x H3,3
      Materiale Graplene VNFV 15 Graplene FV 15 Graplene FV 5 Graplene
      Collegamento (DN/OD) 100, 110, 125, 160, 200, 225, 250, 315, 400, 500
      Dimensioni imballo (cm) 80 x 152 x H255
      Quantita (pz) 140
      Codice prodotto EDAQSWVE033 EDAQSWGV033 EDAQSWFV033 EDAQSWG0033
      Sidewall

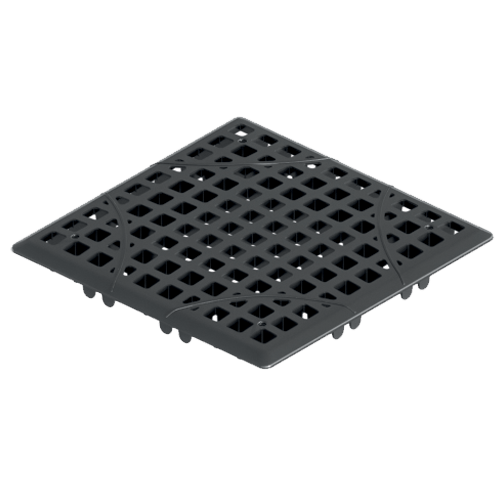

      Top Cap CHIUSURA
      SUP. HPR      		 CHIUSURA
      SUP. HP      		 CHIUSURA
      SUP. STR      		 CHIUSURA
      SUP. ST
      Dimensioni (cm) 28,4 x 28,4 x H2,5
      Materiale Graplene VNFV 15 Graplene FV 15 Graplene FV 5 Graplene
      Dimensioni imballo(cm) 90 x 120 x H255
      Quantita (pz) 1200
      Codice prodotto EDAQTFV1524 EDAQTOCV024 EDAQTFV0524 EDAQTOC0024
      Top Cap

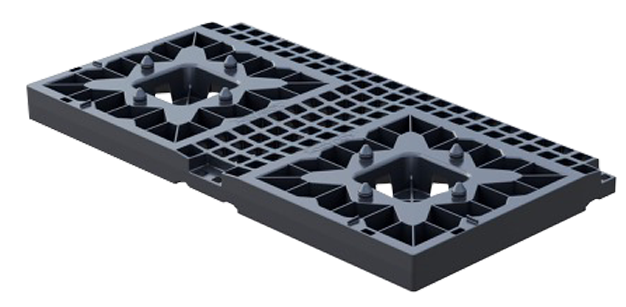

      Aquabox Half Base HALF BASE
      Dimensioni (cm) 75 x 37,5 x H5
      Materiale Graplene FV15
      Colore Nera
      No. pezzi per pallet 144
      Codice prodotto EDAQBHB3775
      Geoplast Half Base

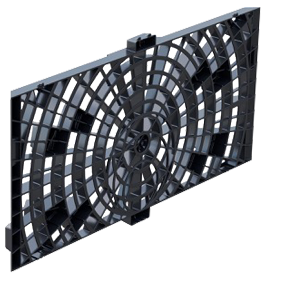

      Aquabox Half Grid HALF GRID
      Dimensioni (cm) 75 x 35 x H2,5
      Materiale Graplene FV15
      Colore Nera
      No. pezzi per pallet 237
      Codice prodotto EDAQHSB0035
      Geoplast Half Grid
      Single Joint CONNETTORE SINGOLO
      Dimensioni (cm) 12 x 7 x H3,5
      Materiale Graplene VN
      Colore Rosso
      N. pz per sacco 400
      Codice prodotto EDAQJOI0035
      Single Joint
      Double Joint CONNETTORE DOPPIO
      Dimensioni (cm) 12 x 7 x H7
      Materiale Graplene VN
      Colore Rosso
      N. pz per sacco 300
      Codice prodotto EDAQDOJ0070
      Double Joint

      Dati Tecnici Aquabox Cube

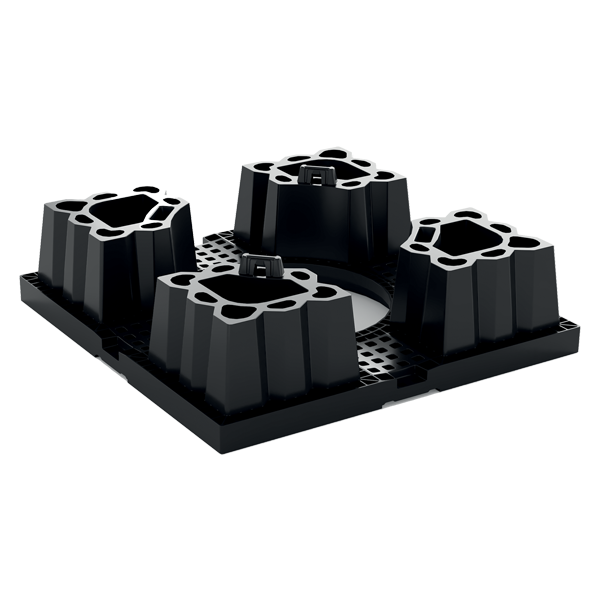

      Base Cube AQUABOX
      CUBE HPR      		 AQUABOX
      CUBE HP      		 AQUABOX
      CUBE STR      		 AQUABOX
      CUBE ST
      Dimensioni (cm) 75 x 75 x H23
      Materiale Graplene VNFV 15 Graplene FV 15 Graplene FV 5 Graplene
      Vol. di accumulo netto (l/pz) 106
      Percentuale vuoti 94%
      Dimensioni imballo (cm) 80 x 152 x H250
      Quantita (pz) 88
      Codice prodotto EDAQUVE0200 EDAQUBCV200 EDAQUFV0200 EDAQUBC0200
      Aquabox Cube

      Componenti del Sistema

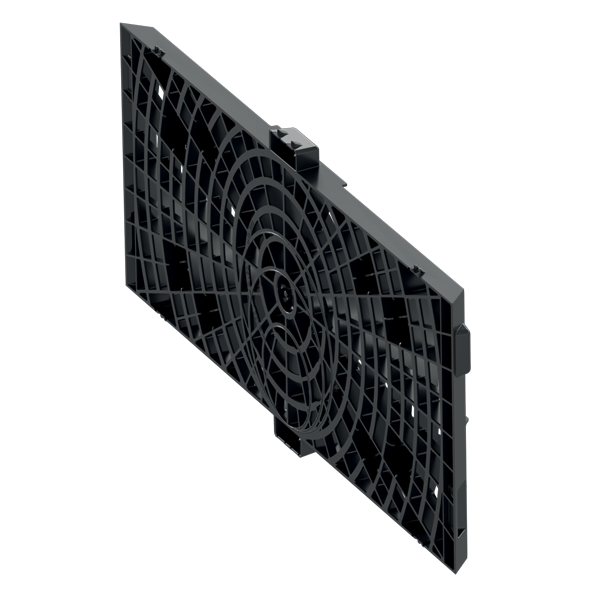

      Sidewall Cube GRIGLIA LAT.
      CUBE HPR      		 GRIGLIA LAT.
      CUBE HP      		 GRIGLIA LAT.
      CUBE STR      		 GRIGLIA LAT.
      CUBE ST
      Dimensioni (cm) 74,6 x 29,6 x H2,6
      Materiale Graplene VNFV 15 Graplene FV 15 Graplene FV 5 Graplene
      Collegamento (DN/OD) 100, 160, 200
      Dimensioni imballo (cm) 80 x 120 x H260
      Quantita (pz) 280
      Codice prodotto EDAQUVE0026 EDAQSWGV026 EDAQUFV0026 EDAQSWG0026
      Sidewall Cube
      D4 Cap Cube COPERCHIO
      D4 HPR      		 COPERCHIO
      D4 HP      		 COPERCHIO
      D4 STR      		 COPERCHIO
      D4 ST
      Dimensioni (cm) Ø40
      Materiale Graplene VNFV 15 Graplene FV 15 Graplene FV 5 Graplene
      Dimensioni imballo (cm) 82 x 122 x H258
      Quantita (pz) 312
      Codice prodotto EDAQCVE0400 EDAQCCDV400 EDAQUFV0400 EDAQCCD0400
      D4 Cap Cube

      Il sistema Aquabox

      Installation

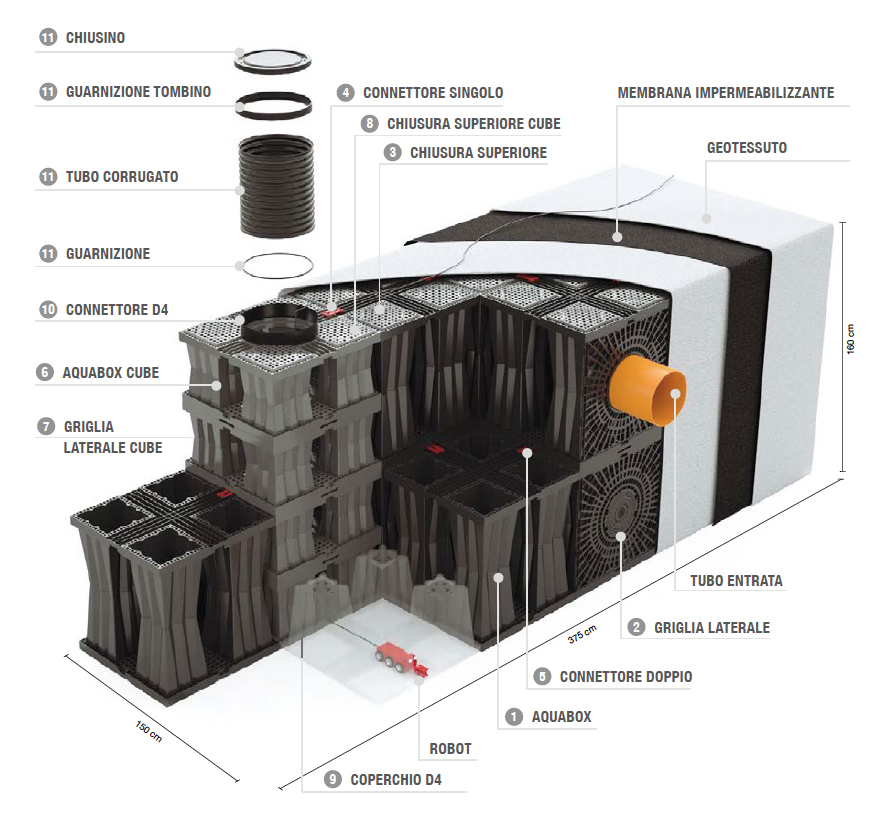

      COMPONENTI DEL SISTEMA

      1AQUABOX
      Aquabox
      2SIDEWALL GRIGLIA LATERALE
      Sidewall Grid
      3 CHIUSURA SUPERIORE
      Top Cap
      4CONNETTORE SINGOLO
      Single Joint
      5CONNETTORE DOPPIO
      Double Joint
      11ACCESSORI ISPEZIONE
      Double Joint
      6AQUABOX CUBE
      Aquabox Cube
      7GARIGLIA LAT. CUBE
      Cube Sidewall Grid
      8CHIUSURA SUP. CUBE
      Top Cap Cube
      9COPERCHIO D4
      Cap D4
      10CONNETTORE D4
      D4 Connector

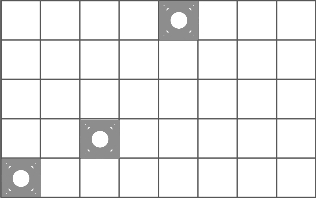

      POSIZIONAMENTO CUBE

      Aquabox cube positions

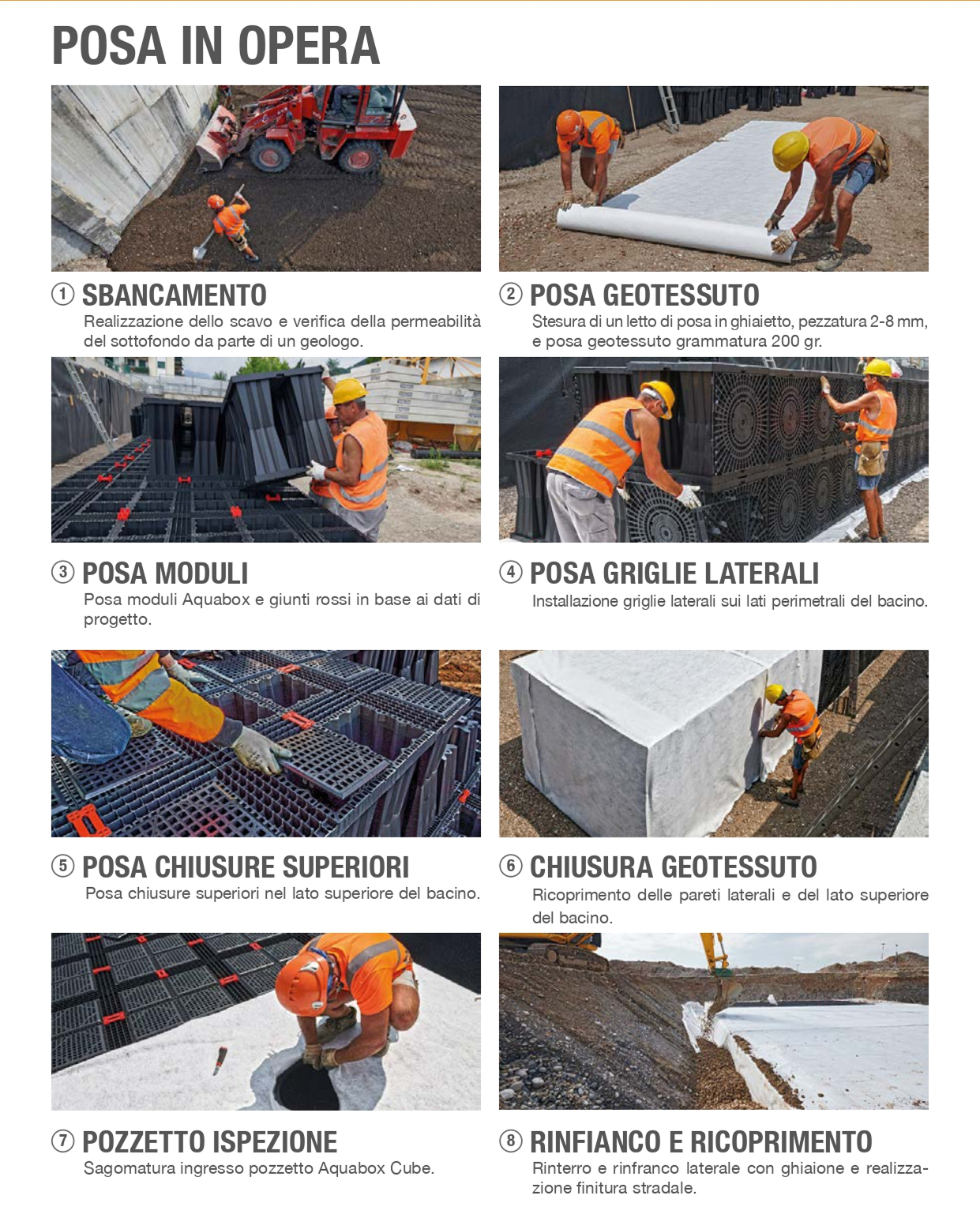

      Posa in opera

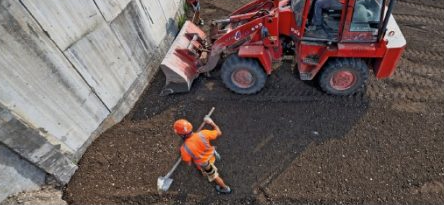

      Excavation

      1SBANCAMENTO

      Realizzazione dello scavo e verifica della permeabilità del sottofondo da parte di un geologo.

      Geotextile laying

      2POSA GEOTESSUTO

      Stesura di un letto di posa in ghiaietto, pezzatura 2-8 mm, e posa geotessuto grammatura 200 gr.

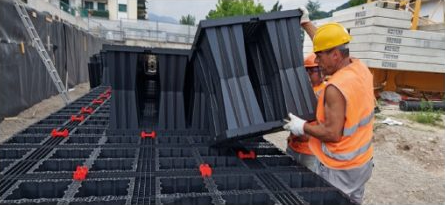

      Install modules

      3POSA MODULI

      Posa moduli Aquabox e connettori rossi in base ai dati di progetto.

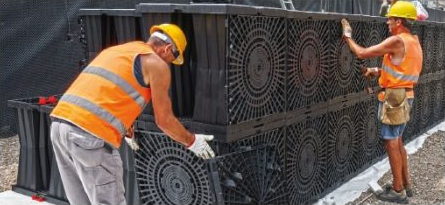

      Install side grids

      4POSA GRIGLIE LATERALI

      Installazione griglie laterali sui lati perimetrali del bacino.

      Install top caps

      5POSA CHIUSURE SUPERIORI

      Posa chiusure superiori nel lato superiore del bacino.

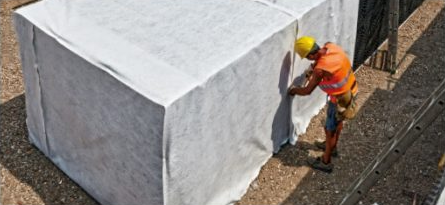

      Wrap with geotextile

      6CHIUSURA GEOTESSUTO

      Ricoprimento delle pareti laterali e del lato superiore del bacino.

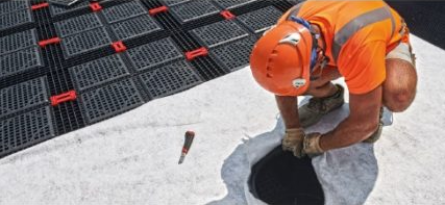

      Inspection point

      7POZZETTO ISPEZIONE

      Sagomatura ingresso pozzetto Aquabox Cube.

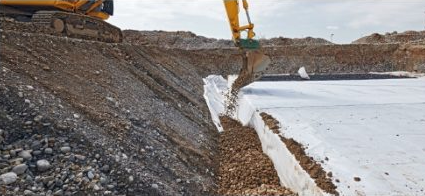

      Backfill and cover

      8RINFIANCO E RICOPRIMENTO

      Rinterro e rinfranco laterale con ghiaione e realizzazione finitura stradale.

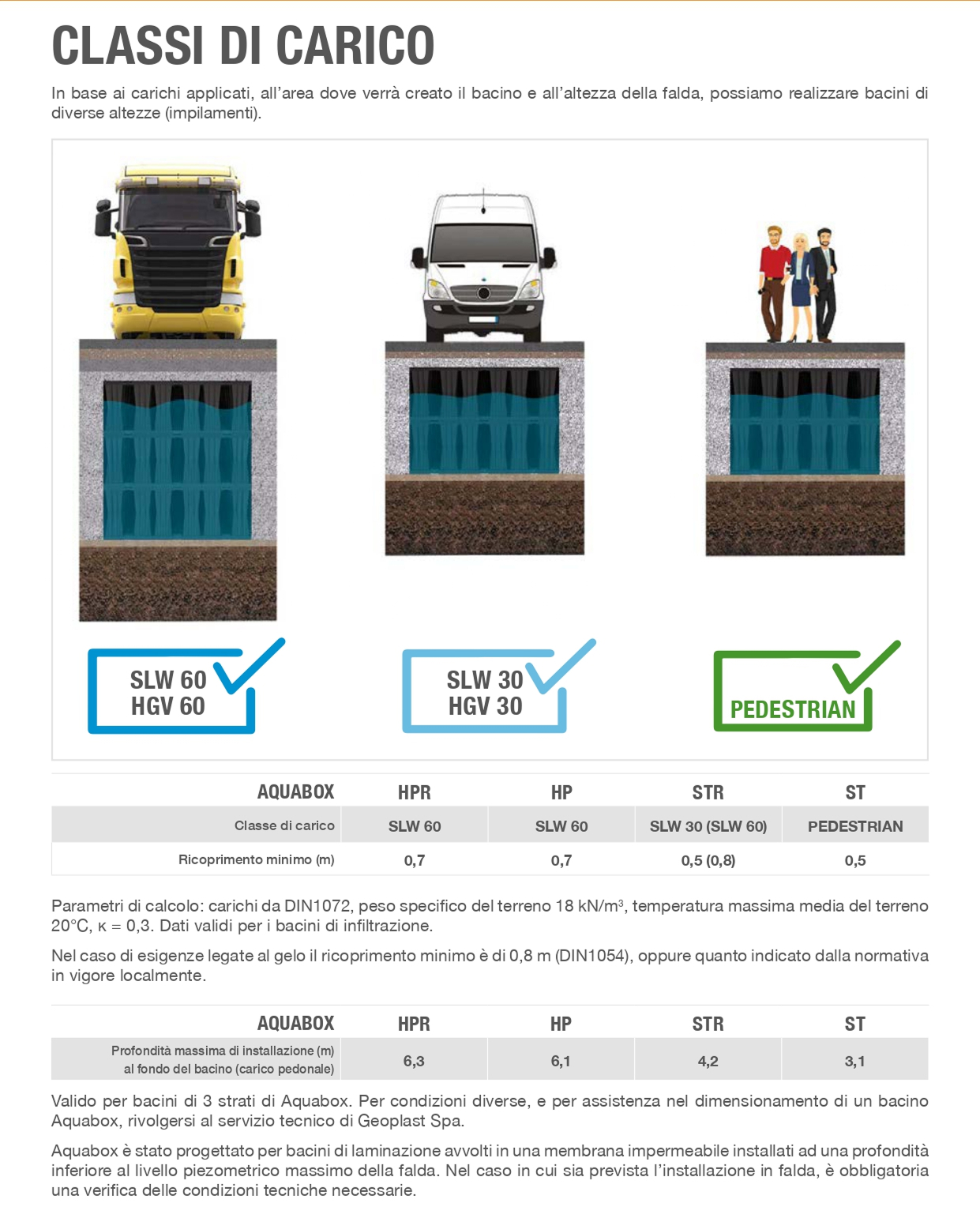

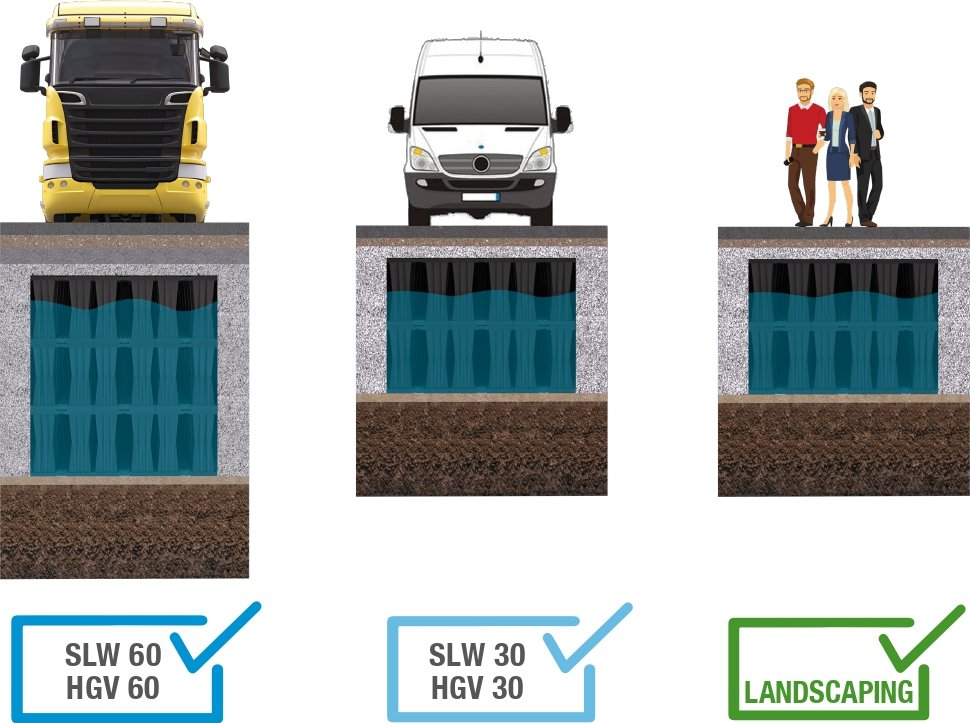

      Classi di carico

      In base ai carichi applicati, all’area dove verrà creato il bacino e all’altezza della falda, possiamo realizzare bacini di diverse altezze (impilamenti).

      Installation

      Per un corretto dimensionamento della struttura contattare l’Uffico Tecnico di Geoplast Spa.

      AQUABOX HPR HP STR ST
      Classe di carico SLW 60 SLW 60 SLW 30 (SLW 60) PEDONALE
      Ricoprimento minimo (m) 0,7 0,7 0,5 (0,8) 0,5

      Parametri di calcolo: carichi da DIN1072, peso specifico del terreno 18 kN/m3, temperatura massima media del terreno 20°C, κ = 0,3. Dati validi per i bacini di infiltrazione.

      Nel caso di esigenze legate al gelo il ricoprimento minimo è di 0,8 m (DIN1054), oppure quanto indicato dalla normativa in vigore localmente.

      AQUABOX HPR HP STR ST
      Profondità massima di installazione (m) al fondo del bacino (carico pedonale) 6,3 6,1 4,2 3,1

      Valido per bacini di 3 strati (2,4 m) di Aquabox.

      Aquabox è stato progettato per bacini di laminazione avvolti in una membrana impermeabile installati ad una profondità inferiore al livello piezometrico massimo della falda. Nel caso in cui sia prevista l’installazione in falda, è obbligatoria una verifica delle condizioni tecniche necessarie.

      Per condizioni diverse da quanto sopra descritto, o per assistenza nel dimensionamento di un bacino Aquabox, rivolgersi al servizio tecnico di Geoplast Spa
