Données Techniques

	AQUABOX HPR	AQUABOX HP	AQUABOX STR	AQUABOX ST
Dimensions (cm)	75 x 75 x H43
Matériau	Graplene VNFV 15	Graplene FV 15	Graplene FV 5	Graplene
Vol. de stockage net (l/pcs)	216
Taux de vide	96%
Dimensions emballage (cm)	80 x 152 x H258
N° unités	80
Code Produit	EDAQUVE1540	EDAQUFV1540	EDAQUFV0540	EDAQUAB0400

Composants du système

	GRILLE LATÉRALE SUP. HPR	GRILLE LATÉRALE SUP. HPR	GRILLE LATÉRALE SUP. HPR	GRILLE LATÉRALE SUP. HPR
Dimensions (cm)	75 x 75 x H3,3
Matériau	Graplene VNFV 15	Graplene FV 15	Graplene FV 5	Graplene
Branchement (DN/OD)	100, 110, 125, 160, 200, 225, 250, 315, 400, 500
Dimensions emballage (cm)	80 x 152 x H255
N° unités	140
Code Produit	EDAQSWVE033	EDAQSWGV033	EDAQSWFV033	EDAQSWG0033

	FERMETURE SUP. HPR	FERMETURE SUP. HP	FERMETURE SUP. STR	FERMETURE SUP. ST
Dimensions (cm)	28,4 x 28,4 x H2,5
Matériau	Graplene VNFV 15	Graplene FV 15	Graplene FV 5	Graplene
Dimensions emballage (cm)	90 x 120 x H255
N° unités	1200
Code Produit	EDAQTFV1524	EDAQTOCV024	EDAQTFV0524	EDAQTOC0024

	HALF BASE
Dimensions (cm)	75 x 37,5 x H5
Matériau	Graplene FV15
Couleur	Noire
Nombre de pièces par palette	144
Code Produit	EDAQBHB3775

	HALF GRID
Dimensions (cm)	75 x 35 x H2,5
Matériau	Graplene FV15
Couleur	Noire
Nombre de pièces par palette	237
Code Produit	EDAQHSB0035

	CONNECTEUR SIMPLE
Dimensions (cm)	12 x 7 x H3,5
Matériau	Graplene VN
Couleur	Rouge
Nombre de pièces par sac	400
Code Produit	EDAQJOI0035

	CONNECTEUR DOUBLE
Dimensions (cm)	12 x 7 x H7
Matériau	Graplene VN
Couleur	Rouge
Nombre de pièces par sac	300
Code Produit	EDAQDOJ0070

Données Techniques Aquabox Cube

	AQUABOX CUBE HPR	AQUABOX CUBE HP	AQUABOX CUBE STR	AQUABOX CUBE ST
Dimensions (cm)	75 x 75 x H23
Matériau	Graplene VNFV 15	Graplene FV 15	Graplene FV 5	Graplene
Vol. de stockage net (l/pcs)	106
Taux de vide	94%
Dimensions emballage (cm)	80 x 152 x H250
N° unités	88
Code Produit	EDAQUVE0200	EDAQUBCV200	EDAQUFV0200	EDAQUBC0200

Composants du système

	GRILLE LAT. CUBE HPR	GRILLE LAT. CUBE HP	GRILLE LAT. CUBE STR	GRILLE LAT. CUBE ST
Dimensions (cm)	74,6 x 29,6 x H2,6
Matériau	Graplene VNFV 15	Graplene FV 15	Graplene FV 5	Graplene
Branchement (DN/OD)	100, 160, 200
Dimensions emballage (cm)	80 x 120 x H260
N° unités	280
Code Produit	EDAQUVE0026	EDAQSWGV026	EDAQUFV0026	EDAQSWG0026

	COUVERCLE D4 HPR	COUVERCLE D4 HP	COUVERCLE D4 STR	COUVERCLE D4 ST
Dimensions (cm)	Ø40
Matériau	Graplene VNFV 15	Graplene FV 15	Graplene FV 5	Graplene
Dimensions emballage (cm)	82 x 122 x H258
N° unités	312
Code Produit	EDAQCVE0400	EDAQCCDV400	EDAQUFV0400	EDAQCCD0400

Le système Aquabox

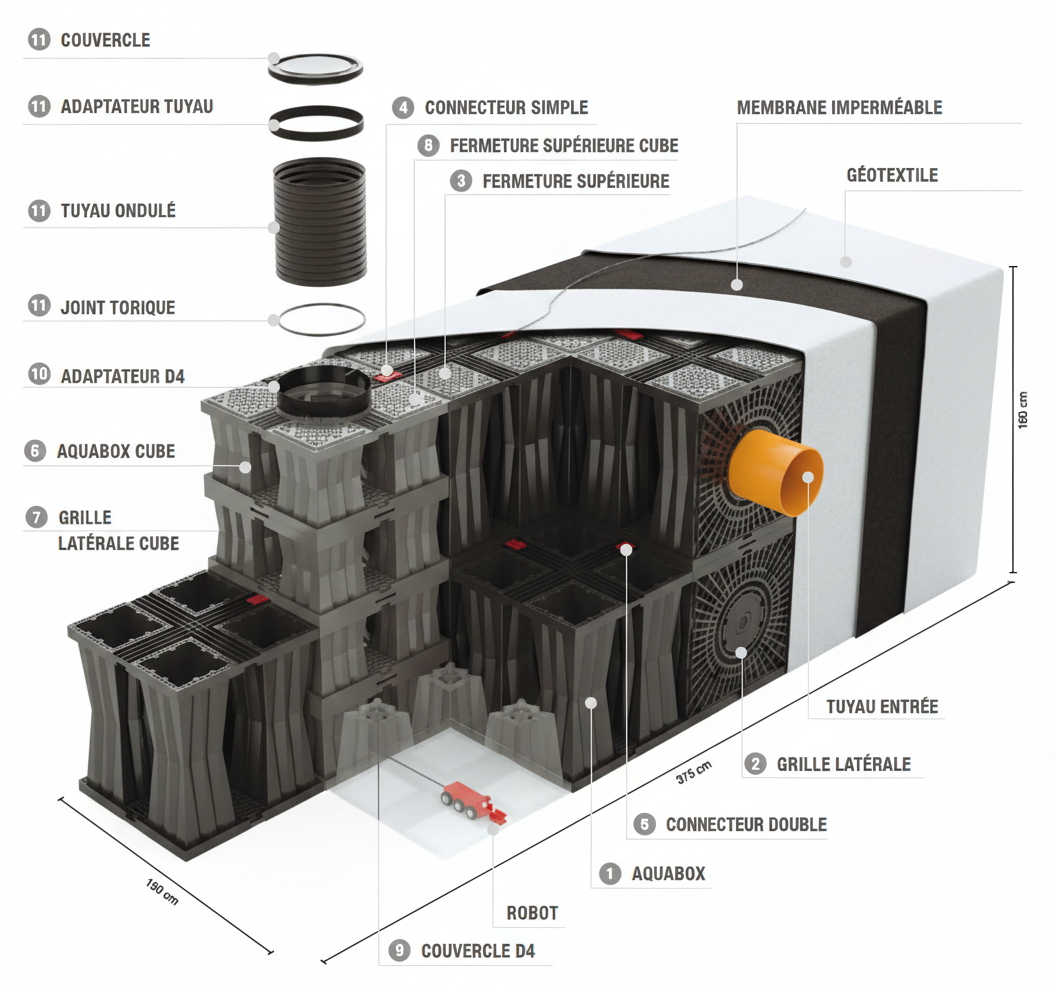

COMPOSANTS DU SYSTÈME

1AQUABOX

2GRILLE LATÉRALE

3FERMETURE SUPÉRIEURE

4CONNECTEUR SIMPLE

5CONNECTEUR DOUBLE

11ACCESSOIRES INSPECTION

6AQUABOX CUBE

7GRILLE LAT. CUBE

8FERMETURE SUP. CUBE

9COUVERCLE D4

10CONNECTEUR D4

POSITIONNEMENT CUBE

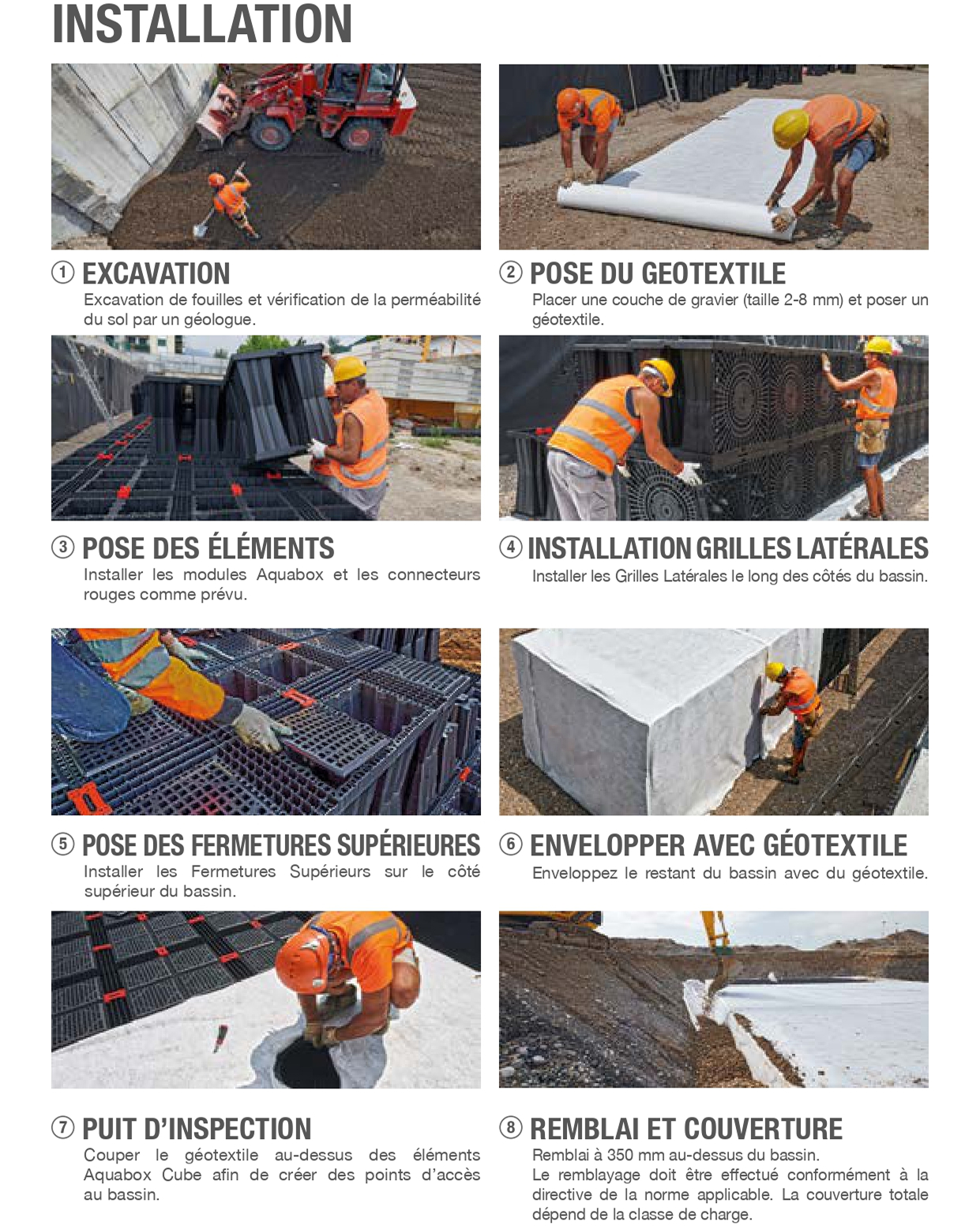

Installation

1EXCAVATION

Excavation de fouilles et vérification de la perméabilité du sol par un géologue.

2POSE DU GEOTEXTILE

Placer une couche de gravier (taille 2-8 mm) et poser un géotextile.

3POSE DES ÉLÉMENTS

Installer les modules Aquabox et les connecteurs rouges comme prévu.

4INSTALLATION GRILLES LATÉRALES

Installer les Grilles Latérales le long des côtés du bassin.

5POSE DES FERMETURES SUPÉRIEURES

Installer les Fermetures Supérieurs sur le côté supérieur du bassin.

6ENVELOPPER AVEC GÉOTEXTILE

Enveloppez le restant du bassin avec du géotextile.

7PUIT D’INSPECTION

Couper le géotextile au-dessus des éléments Aquabox Cube afin de créer des points d’accès au bassin.

8REMBLAI ET COUVERTURE

Remblai à 350 mm au-dessus du bassin. Le remblayage doit être effectué conformément à la directive de la norme applicable. La couverture totale dépend de la classe de charge.

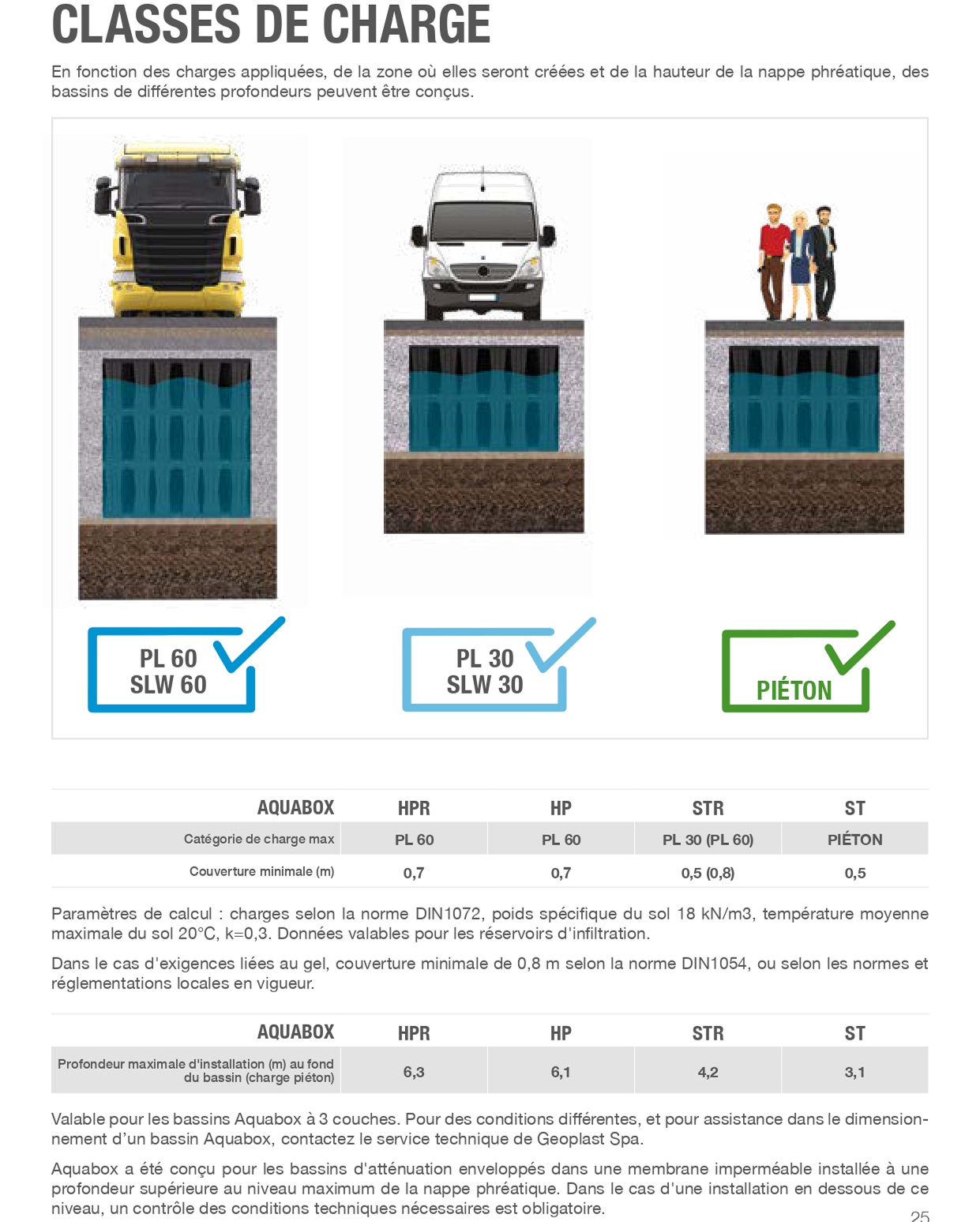

Classes de charge

En fonction des charges appliquées, de la zone où elles seront créées et de la hauteur de la nappe phréatique, des bassins de différentes profondeurs peuvent être conçus.

AQUABOX	HPR	HP	STR	ST
Catégorie de charge ma	PL 60	PL 60	PL 30 (PL 60)	PIÉTON
Couverture minimale (m)	0,7	0,7	0,5 (0,8)	0,5

Paramètres de calcul : charges selon la norme DIN1072, poids spécifique du sol 18 kN/m3, température moyenne maximale du sol 20°C, k=0,3. Données valables pour les réservoirs d’infiltration.

Dans le cas d’exigences liées au gel, couverture minimale de 0,8 m selon la norme DIN1054, ou selon les normes et réglementations locales en vigueur.

AQUABOX	HPR	HP	STR	ST
Profondeur maximale d’installation (m) au fond du bassin (charge piéton)	6,3	6,1	4,2	3,1

Valable pour les bassins Aquabox à 3 couches. Pour des conditions différentes, et pour assistance dans le dimensionnement d’un bassin Aquabox, contactez le service technique de Geoplast Spa.

Aquabox a été conçu pour les bassins d’atténuation enveloppés dans une membrane imperméable installée à une profondeur supérieure au niveau maximum de la nappe phréatique. Dans le cas d’une installation en dessous de ce niveau, un contrôle des conditions techniques nécessaires est obligatoire.
