NEU NAUTILUSh1> –

Technische Auskünfte

ABMESSUNGEN- UND VERBRAUCHEN TABELLE | VERLEGEN | VERGLEICH

HAUPTEIGENHEITEN DES NEU NAUTILUS SYSTEMS

NEU NAUTILUS hat keine Verlegungsrichtung: die Module werden auf die Schalungsfläche aufgelegt und die Abstände und Ausrichtungen werden durch die dazu bestimmten Abstandshalter garantiert.

NEU NAUTILUS ist vollständig begehbar: nach dem Verlegen können die Arbeiter die Oberfläche in vollkommener Sicherheit begehen.

NEU NAUTILUS ist ein Produkt mit fortschrittlichster Gusstechnologie diese löst das Problem des gasförmigen Einschlusses im Material. Auf diese Weise wird der mechanische Widerstand des Elements und der Trägerfüße maximiert.

Durch Abstandhalter auf der Elementoberseite wird die Vollständige Beton Umschließung der oberen Armierung gewährleistet.

Optimale Verhakung der Double Elementen: das Aufnahme- und Stecksystem bürgt für eine perfekte Verbindung während des Betonierens.

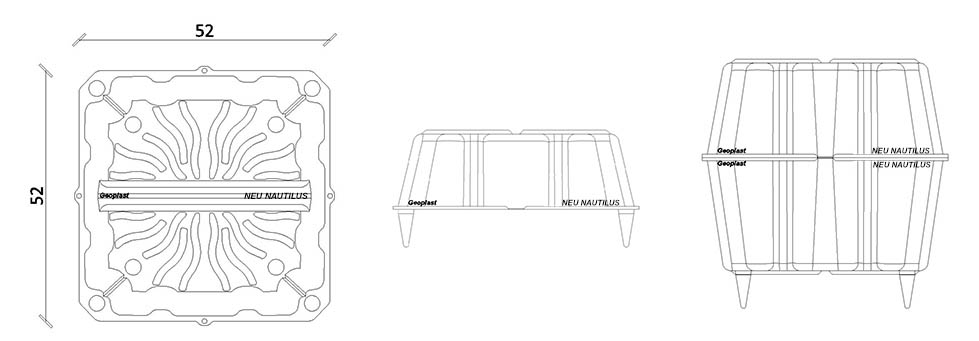

ABMESSUNG- UND VERBRAUCHSTABELLE

Schalung	Abmessungen cm x cm	Höhe der Füsse	Rippenbreite	Achsenabstand der Rippen cm	Schalungselemente Stk. / m² pz	Beton Verbrauch mc/mq	Volumen der Schlung mc/pz	Beton Ersparnis mc/mq
13 SINGLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,060	0,028	0,069
			14	66	2,30	0,064		0,065
			16	68	2,16	0,067		0,061
			18	70	2,04	0,071		0,058
			20	72	1,93	0,074		0,055
16 SINGLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,079	0,033	0,080
			14	66	2,30	0,084		0,076
			16	68	2,16	0,089		0,071
			18	70	2,04	0,093		0,067
			20	72	1,93	0,096		0,063
20 SINGLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,102	0,040	0,097
			14	66	2,30	0,108		0,092
			16	68	2,16	0,114		0,086
			18	70	2,04	0,118		0,081
			20	72	1,93	0,123		0,077
24 SINGLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,125	0,047	0,114
			14	66	2,30	0,132		0,107
			16	68	2,16	0,138		0,101
			18	70	2,04	0,144		0,095
			20	72	1,93	0,149		0,090
26 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,121	0,057	0,138
			14	66	2,30	0,129		0,130
			16	68	2,16	0,135		0,122
			18	70	2,04	0,142		0,115
			20	72	1,93	0,148		0,109
28 SINGLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,154	0,051	0,125
			14	66	2,30	0,161		0,117
			16	68	2,16	0,168		0,110
			18	70	2,04	0,175		0,104
			20	72	1,93	0,180		0,099
29 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,141	0,060	0,147
			14	66	2,30	0,150		0,139
			16	68	2,16	0,158		0,131
			18	70	2,04	0,166		0,123
			20	72	1,93	0,172		0,117
32 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,158	0,066	0,161
			14	66	2,30	0,168		0,151
			16	68	2,16	0,178		0,142
			18	70	2,04	0,186		0,134
			20	72	1,93	0,192		0,127
33 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,165	0,067	0,164
			14	66	2,30	0,174		0,154
			16	68	2,16	0,183		0,145
			18	70	2,04	0,191		0,137
			20	72	1,93	0,199		0,130
36 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,181	0,072	0,176
			14	66	2,30	0,192		0,166
			16	68	2,16	0,203		0,156
			18	70	2,04	0,211		0,147
			20	72	1,93	0,219		0,139
37 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,188	0,071	0,174
			14	66	2,30	0,199		0,164
			16	68	2,16	0,208		0,154
			18	70	2,04	0,217		0,146
			20	72	1,93	0,225		0,138
40 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,204	0,080	0,194
			14	66	2,30	0,216		0,183
			16	68	2,16	0,228		0,172
			18	70	2,04	0,236		0,162
			20	72	1,93	0,246		0,154
41 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,215	0,079	0,194
			14	66	2,30	0,225		0,182
			16	68	2,16	0,235		0,171
			18	70	2,04	0,246		0,162
			20	72	1,93	0,255		0,153
44 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,227	0,086	0,211
			14	66	2,30	0,240		0,199
			16	68	2,16	0,252		0,187
			18	70	2,04	0,262		0,176
			20	72	1,93	0,272		0,167
48 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,250	0,094	0,229
			14	66	2,30	0,264		0,216
			16	68	2,16	0,276		0,203
			18	70	2,04	0,288		0,192
			20	72	1,93	0,298		0,181
52 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,282	0,097	0,236
			14	66	2,30	0,295		0,222
			16	68	2,16	0,308		0,209
			18	70	2,04	0,321		0,197
			20	72	1,93	0,332		0,187
56 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,308	0,102	0,249
			14	66	2,30	0,322		0,235
			16	68	2,16	0,336		0,221
			18	70	2,04	0,349		0,208
			20	72	1,93	0,361		0,197

Verlegen

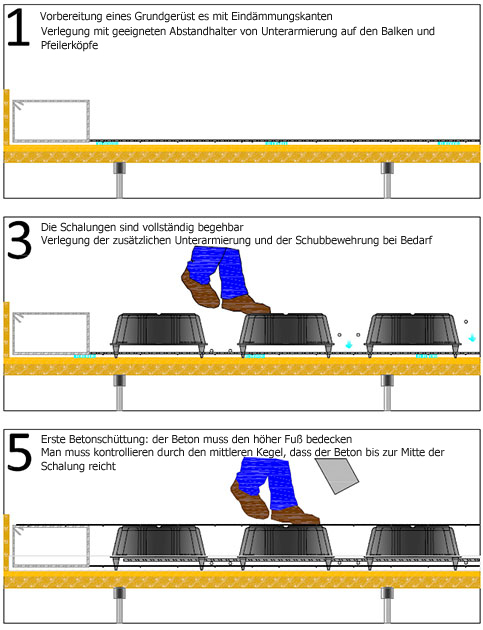

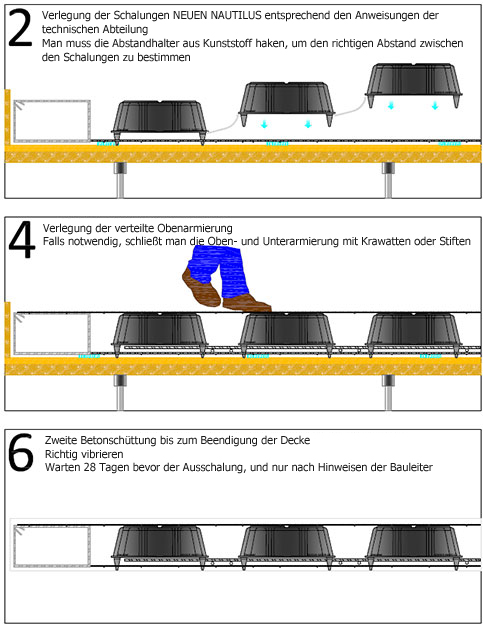

VERLEGEN DES SYSTEMS NEU NAUTILUS SINGLE

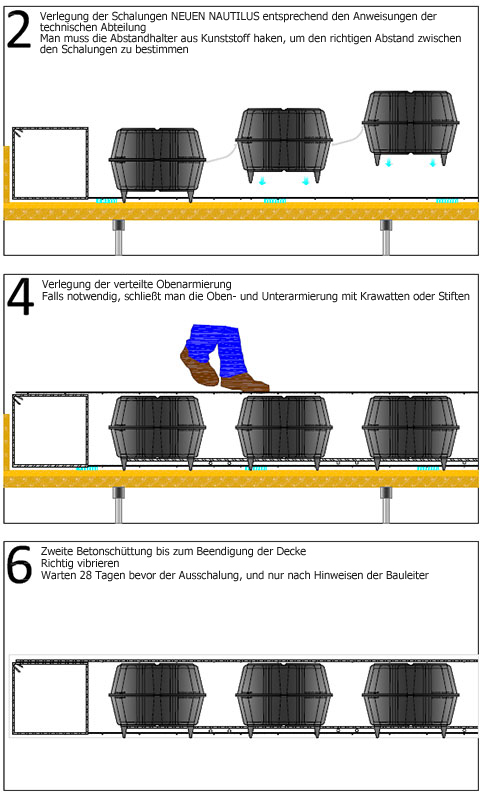

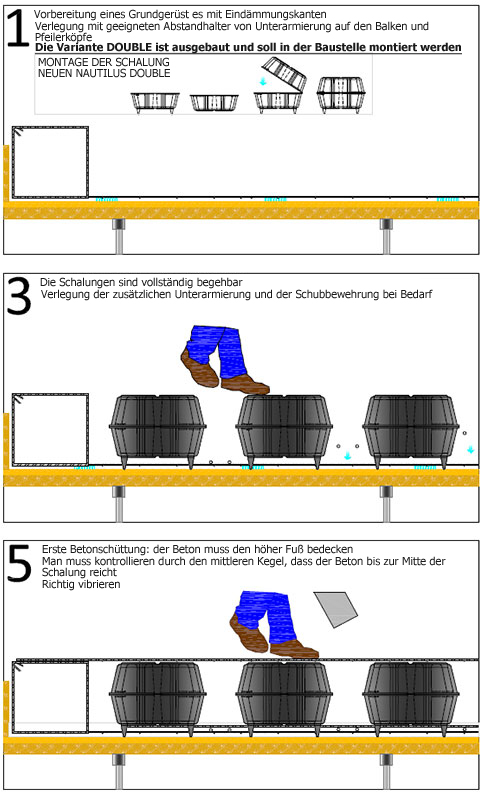

VERLEGEN DES SYSTEMS NEU NAUTILUS DOUBLE

Vergleich

Vergleich mit ähnlichen Produkten

	NEU NAUTILUS SYSTEM	VOLLE PLATTE	POLYSTYROL	KUGELN

Entlastung	recycelten Polypropylen	NEIN	Polystyrol	recycelten Polypropylen
Schalungen türmen	JA	NEIN	NEIN	NEIN
Wasserundurchlässigkeit der Schalungen	JA	JA	NEIN	JA
Armierung	STANDARD	STANDARD	STANDARD	DEDICATA
einfache Rechnung und Kontrolle	JA	JA	JA	JA
Gewichtsreduzierung	Bis zu -25%	NEIN	Bis zu -25%	Bis zu -30%
hohe REI Haltbarkeit	JA	JA	NEIN	JA
einfache Verlegung und Warenumschlag	JA	NEIN	JA	NEIN
