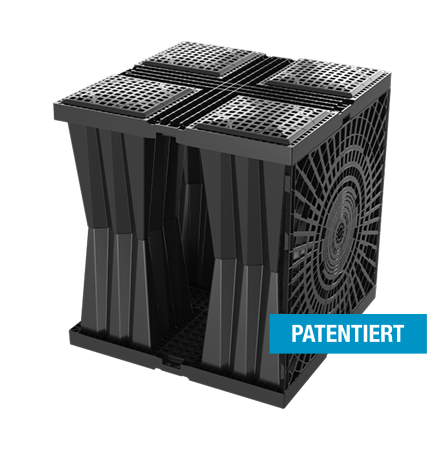

Technische Daten

	AQUABOX HPR	AQUABOX HP	AQUABOX STR	AQUABOX ST
Maße (cm)	75 x 75 x H43
Material	Graplene VNFV 15	Graplene FV 15	Graplene FV 5	Graplene
Netto-Sammelvolumen (l/Stk)	216
Hohlraumanteil	96%
Verpackungsabmessungen (cm)	80 x 152 x H258
Stückzahl	80
Produktcode	EDAQUVE1540	EDAQUFV1540	EDAQUFV0540	EDAQUAB0400

Systemkomponenten

	SEITLICHES GITTER HPR	SEITLICHES GITTER HP	SEITLICHES GITTER STR	SEITLICHES GITTER ST
Maße (cm)	75 x 75 x H3,3
Material	Graplene VNFV 15	Graplene FV 15	Graplene FV 5	Graplene
Anschluss (DN/OD)	100, 110, 125, 160, 200, 225, 250, 315, 400, 500
Verpackungsabmessungen (cm)	80 x 152 x H255
Stückzahl	140
Produktcode	EDAQSWVE033	EDAQSWGV033	EDAQSWFV033	EDAQSWG0033

	HPR OBERER ABSCHLUSS	HP OBERER ABSCHLUSS	STR OBERER ABSCHLUSS	ST OBERER ABSCHLUSS
Maße (cm)	28,4 x 28,4 x H2,5
Material	Graplene VNFV 15	Graplene FV 15	Graplene FV 5	Graplene
Verpackungsabmessungen (cm)	90 x 120 x H255
Stückzahl	1200
Produktcode	EDAQTFV1524	EDAQTOCV024	EDAQTFV0524	EDAQTOC0024

	HALF BASE
Maße (cm)	75 x 37,5 x H5
Material	Graplene FV15
Farbe	Schwarz
Stückzahl pro Palette	144
Produktcode	EDAQBHB3775

	HALF GRID
Maße (cm)	75 x 35 x H2,5
Material	Graplene FV15
Farbe	Schwarz
Stückzahl pro Palette	237
Produktcode	EDAQHSB0035

	EINZEL-VERBINDER
Maße (cm)	12 x 7 x H3,5
Material	Graplene VN
Farbe	Rot
Stückzahl pro Sack	400
Produktcode	EDAQJOI0035

	DOPPELT-VERBINDER
Maße (cm)	12 x 7 x H7
Material	Graplene VN
Farbe	Rot
Stückzahl pro Sack	300
Produktcode	EDAQDOJ0070

Technische Daten Aquabox Cube

	AQUABOX CUBE HPR	AQUABOX CUBE HP	AQUABOX CUBE STR	AQUABOX CUBE ST
Maße (cm)	75 x 75 x H23
Material	Graplene VNFV 15	Graplene FV 15	Graplene FV 5	Graplene
Netto-Sammelvolumen (l/Stk)	106
Holhlraumanteil	94%
Verpackungsabmessungen (cm)	80 x 152 x H250
Stückzahl	88
Produktcode	EDAQUVE0200	EDAQUBCV200	EDAQUFV0200	EDAQUBC0200

Systemkomponenten

	SEITLICHES GITTER CUBE HPR	SEITLICHES GITTER CUBE HP	SEITLICHES GITTER CUBE STR	SEITLICHES GITTER CUBE ST
Maße (cm)	74,6 x 29,6 x H2,6
Material	Graplene VNFV 15	Graplene FV 15	Graplene FV 5	Graplene
Anschluss (DN/OD)	100, 160, 200
Verpackungsabmessungen (cm)	80 x 120 x H260
Stückzahl	280
Produktcode	EDAQUVE0026	EDAQSWGV026	EDAQUFV0026	EDAQSWG0026

	D4 HPR DECKEL	D4 HP DECKEL	D4 STR DECKEL	D4 ST DECKEL
Maße (cm)	Ø40
Material	Graplene VNFV 15	Graplene FV 15	Graplene FV 5	Graplene
Verpackungsabmessungen (cm)	82 x 122 x H258
Stückzahl	312
Produktcode	EDAQCVE0400	EDAQCCDV400	EDAQUFV0400	EDAQCCD0400

Das Aquabox-system

SYSTEMKOMPONENTE

1AQUABOX

2SEIGLICHES GITTER

3OBERER ABSCHLUSS

4EINZEL-VERBINDER

5DOPPEL-VERBINDER

11ZUBEHÖR INSPEKTION

6AQUABOX CUBE

7SEITLICHES GITTER CUBE

8OBERER ABSCHLUSS CUBE CUBE

9D4 DECKEL

10D4 ADAPTER

CUBE-POSITIONIERUNG

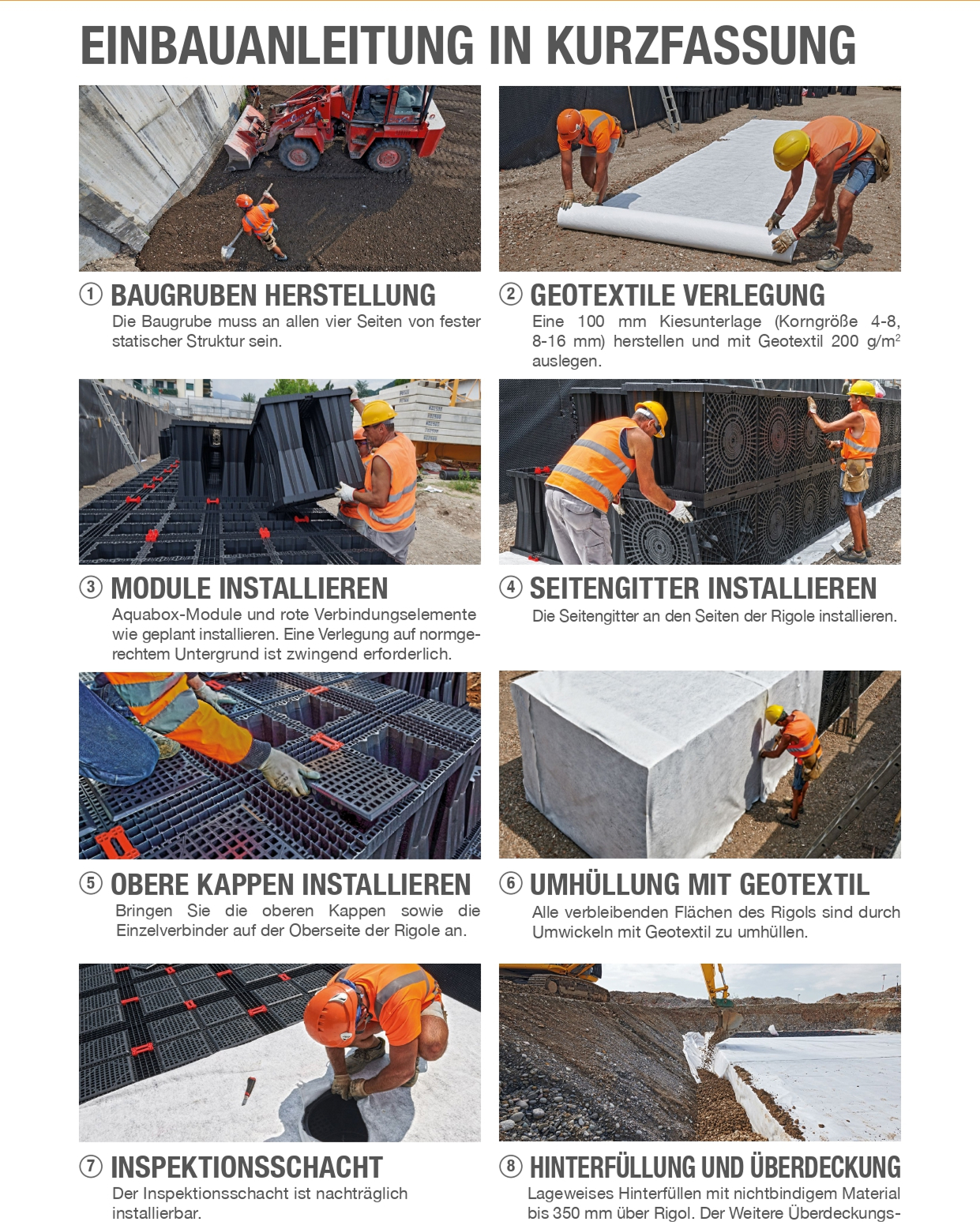

Einbauanleitung In Kurzfassung

1BAUGRUBEN HERSTELLUNG

Die Baugrube muss an allen vier Seiten von fester statischer Struktur sein.

2GEOTEXTILE VERLEGUNG

Eine 100 mm Kiesunterlage (Korngröße 4-8, 8-16 mm) herstellen und mit Geotextil 200 g/m² auslegen.

3MODULE INSTALLIEREN

Aquabox-Module und rote Verbindungselemente wie geplant installieren. Eine Verlegung auf normgerechtem Untergrund ist zwingend erforderlich.

4SEITENGITTER INSTALLIEREN

Die Seitengitter an den Seiten der Rigole installieren.

5OBERE KAPPEN INSTALLIEREN

Bringen Sie die oberen Kappen sowie die Einzelverbinder auf der Oberseite der Rigole an.

6UMHÜLLUNG MIT GEOTEXTIL

Alle verbleibenden Flächen des Rigols sind durch Umwickeln mit Geotextil zu umhüllen.

7INSPEKTIONSSCHACHT

Der Inspektionsschacht ist nachträglich installierbar.

8HINTERFÜLLUNG UND ÜBERDECKUNG

Lageweises Hinterfüllen mit nichtbindigem Material bis 350 mm über Rigol. Der Weitere Überdeckungs-

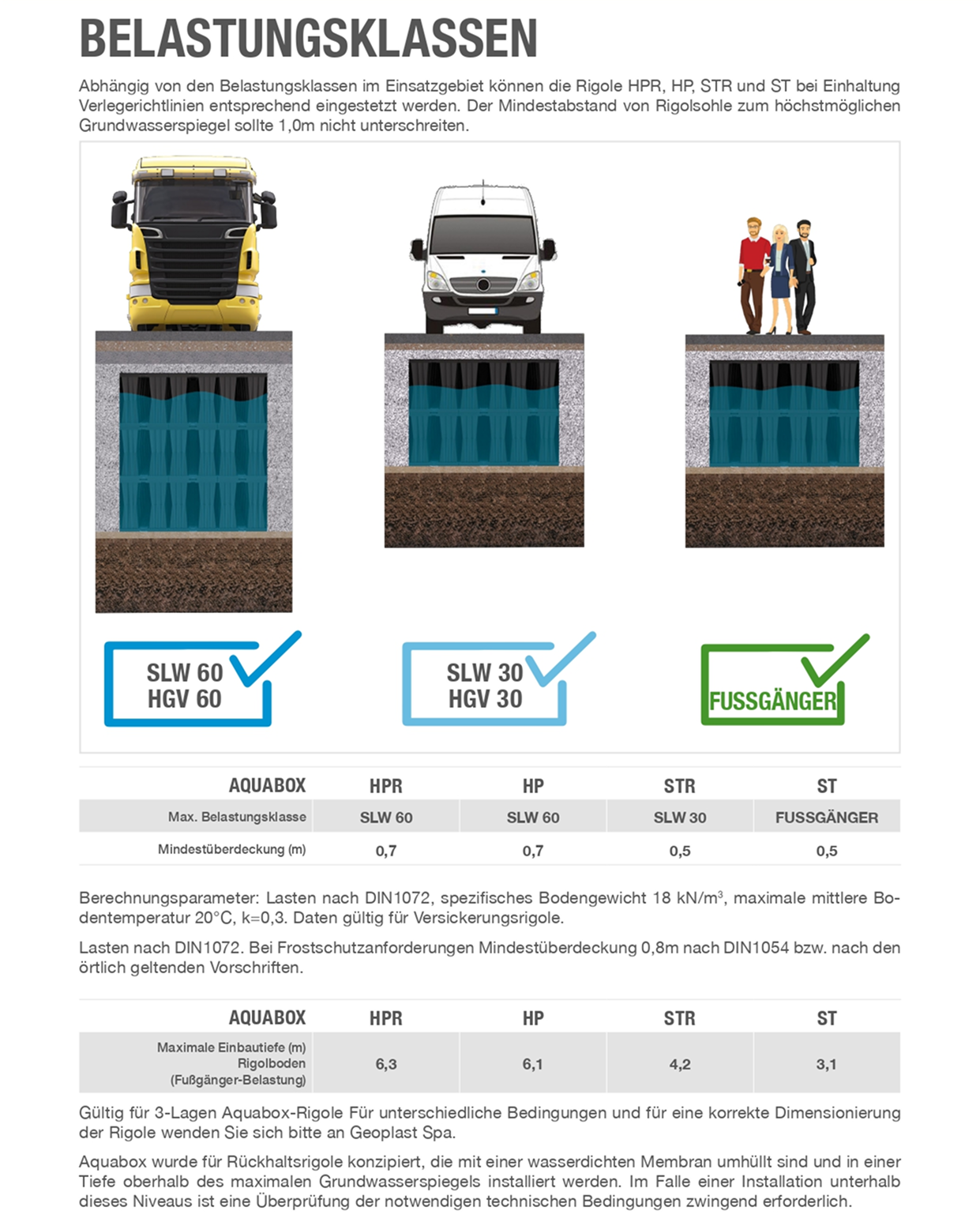

Belastungsklassen

Abhängig von den Belastungsklassen im Einsatzgebiet können die Rigole HPR, HP, STR und ST bei Einhaltung Verlegerichtlinien entsprechend eingesetzt werden. Der Mindestabstand von Rigolsohle zum höchstmöglichen Grundwasserspiegel sollte 1,0m nicht unterschreiten

AQUABOX	HPR	HP	STR	ST
Max. Belastungsklasse	SLW 60	SLW 60	SLW 30 (SLW 60)	FUSSGÄNGER
Mindestüberdeckung (m)	0,7	0,7	0,5	0,5

Berechnungsparameter: Lasten nach DIN 1072, spezifisches Bodengewicht $18\text{ kN/m}^3$, maximale mittlere Bodentemperatur 20°C, $k=0,3$. Daten gültig für Versickerungsrigole.

Lasten nach DIN 1072. Bei Frostschutzanforderungen Mindestüberdeckung 0,8m nach DIN 1054 bzw. nach den örtlich geltenden Vorschriften.

AQUABOX	HPR	HP	STR	ST
Maximale Einbautiefe (m) Rigolboden (Fußgänger-Belastung)	6,3	6,1	4,2	3,1

Gültig für 3-Lagen Aquabox-Rigole. Für unterschiedliche Bedingungen und für eine korrekte Dimensionierung der Rigole wenden Sie sich bitte an Geoplast Spa.

Aquabox wurde für Rückhaltsrigole konzipiert, die mit einer wasserdichten Membran umhüllt sind und in einer Tiefe oberhalb des maximalen Grundwasserspiegels installiert werden. Im Falle einer Installation unterhalb dieses Niveaus ist eine Überprüfung der notwendigen technischen Bedingungen zwingend erforderlich.
