Geocross Daten

GEOCROSS

–

Technical chart

Technische Zeichnung

Technische Daten

Abmessungen (cm)	58 x 58 x H3,5
Material	Gralene HD Schwarz
Tragfähigkeit (t/m²)	100*
Gewicht pro Stück (kg)	1.50
Verpackungsgröße (cm)	120 x 120 x H240
Anzahl der Stücke pro Palette	260
Farbe	Schwarz
Geschlossene Oberfläche	60%

*Die Festigkeit und der Zustand des Bodens beeinflussen die Gesamtleistung des Syste

Verpackung und Transport

Produktcode	–	FGEOCR05835
Stück pro m²	stück/m²	3
Art der Verpackung	–	Auf Palette gestapelt
Stück pro Palette	stück	256
Pflasterfläche pro Palette	m²	86
Verpackungsabmessungen	cm	120 x 120 x H240

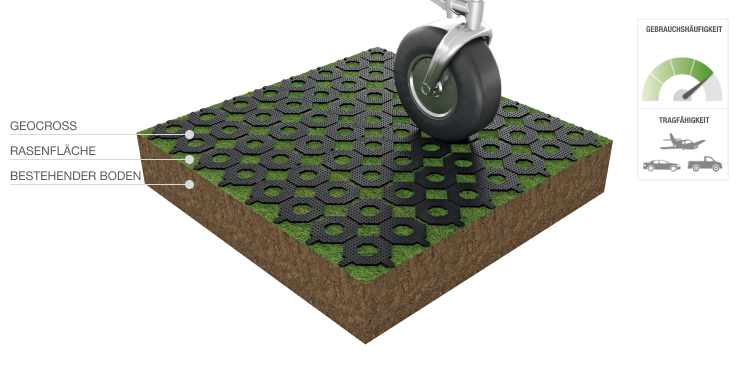

Struktur

Eine hochwertige Rollweg- sowie Start- und Landefläche erhöht die Sicherheit des Flugplatzes, indem sie verhindert, dass Schlamm vom Boden auf die Tragflächen des Flugzeugs spritzt.

Montageanleitung

1. Verlegung der Gitterplatten

Die Gitter auf dem bestehenden Rasen unter Beachtung der korrekten Positionierung der Haken verlegen.

2. Befestigung der Gitterplatten

Sobald der betreffende Bereich verlegt ist, mit dem Einhaken jedes einzelnen Gitters fortfahren.

3. Einwalzen der Gitterplatten

Den Belag mit einer Stampfwalze (oder einer Vibrationswalze) andrücken, sodass die Gitter in den bestehenden Boden eindringen.

4. Fertige Oberfläche

Matrix Steel reinforcement and pouring of concrete

Gleichmäßige, rutschfeste Oberfläche mit hoher Tragfähigkeit für Grünflächen.

Robuste Verbindung

Schwankungen des Feuchtigkeitsgehalts und der Bodentemperatur verursachen Ausdehnungs- und Schrumpfungszyklen und setzen Geocross langfristigen Belastungen aus. Für die Sicherheit der Oberfläche ist es entscheidend, dass sie nicht beeinträchtigt wird; deshalb ist das Geocross-Befestigungssystem sehr robust und zuverlässig ausgelegt.

Mini Geocross

Die Markierung der Start- und Landebahn gemäß den Vorschriften für Grasbahnen (ICAO Anhang 14) kann mit MINI GEOCROSS einfach umgesetzt werden: Richtungsnummern, Bahnmitten- und Mittellinien sowie Markierungen für Rollwege und Abstellflächen.

Mini Geocross technische Zeichnung

Mini Geocross technische Daten

Abmessungen (cm)	29 x 29 x H3,5
Material	Gralene HD Schwarz (Polyethylene)
Tragfähigkeit* (t/m²)	100*
Gewicht pro Stück (kg)	0,34
Art der Verpackung	Auf Palette gestapelt
Anzahl der Stücke pro Palette	480
Farbe	Weiß – Schwarz
Geschlossene Oberfläche	98%

*Die Festigkeit und der Zustand des Bodens beeinflussen die Gesamtleistung des Systems
