1. Crear la rejilla
Conecte los pedestales de la base y los espaciadores para crear una rejilla rectangular en toda la superficie de colocación. La rejilla mantendrá estables las partes superiores del sistema y creará guías para las instalaciones MEP.
Manual de instalación para Elevetor Max
21 Marzo 2023
Elevetor Max es el último producto incorporado en nuestra familia de soluciones Elevetor para rellenos estructurales ligeros. Junto con una instalación rápida e intuitiva que heredó de su predecesor, el Nuevo Elevetor, Elevator Max ofrece un encofrado superior más grande y varios tamaños de tubos para aún mayores posibilidades de personalización. Así funciona.

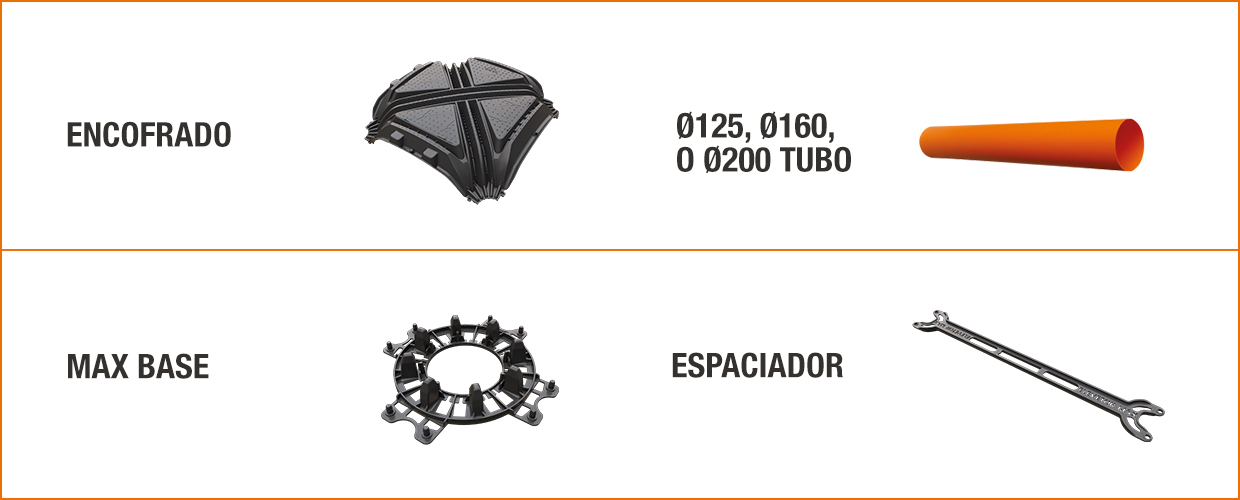

Componentes de Elevetor Max
Elevetor Max está compuesto por:
- Encofrado superior grande de 71 x 71 cm,
- Vertical Ø125, Ø160 o Ø200 mm tubos de hasta 3 m de altura,
- Rejilla inferior compuesta por pedestales y espaciadores de base Max.
Elevator Max instalación en 4 pasos
2. Colocar los tubos
Coloque los tubos en los soportes del pedestal. La altura de los tubos se puede ajustar cortando a medida según los requisitos del proyecto.
Coloque los tubos en los soportes del pedestal. La altura de los tubos se puede ajustar cortando a medida según los requisitos del proyecto.
3. Colocar el encofrado
Coloque el encofrado encima de los tubos para cerrar el sistema. El encofrado se debería instalar de derecha a izquierda y de arriba a abajo.
Coloque el encofrado encima de los tubos para cerrar el sistema. El encofrado se debería instalar de derecha a izquierda y de arriba a abajo.
4. Verter el hormigón
Instale la barra de refuerzo y vierta el hormigón, manteniendo la bomba lo más cerca posible del encofrado. Rellene primero los tubos y los capiteles, luego reinicie desde el punto inicial para verter la losa.
Instale la barra de refuerzo y vierta el hormigón, manteniendo la bomba lo más cerca posible del encofrado. Rellene primero los tubos y los capiteles, luego reinicie desde el punto inicial para verter la losa.
Para comprar o conocer más sobre Elevetor Max envíe un correo electrónico a Luca Zausa al luca.zausa@geoplastglobal.com
